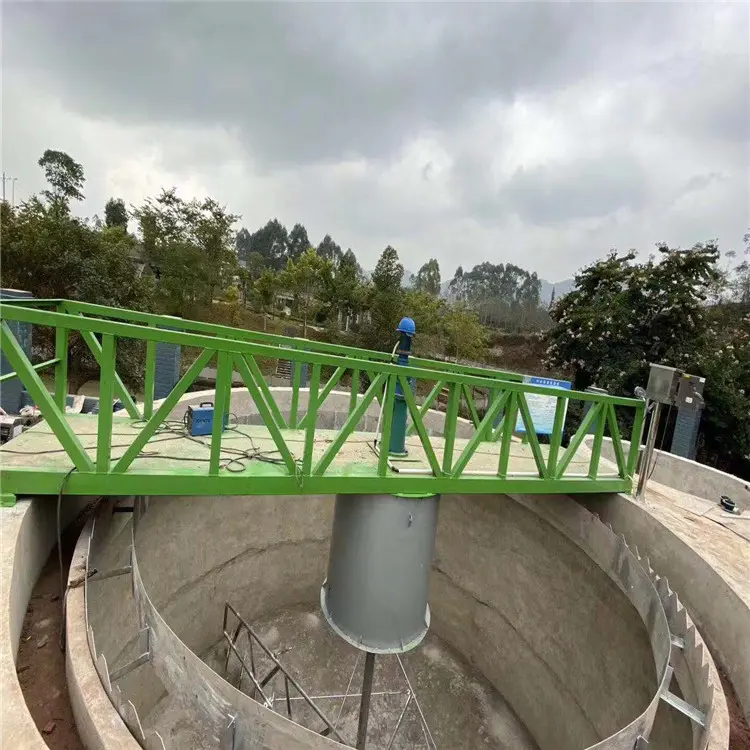

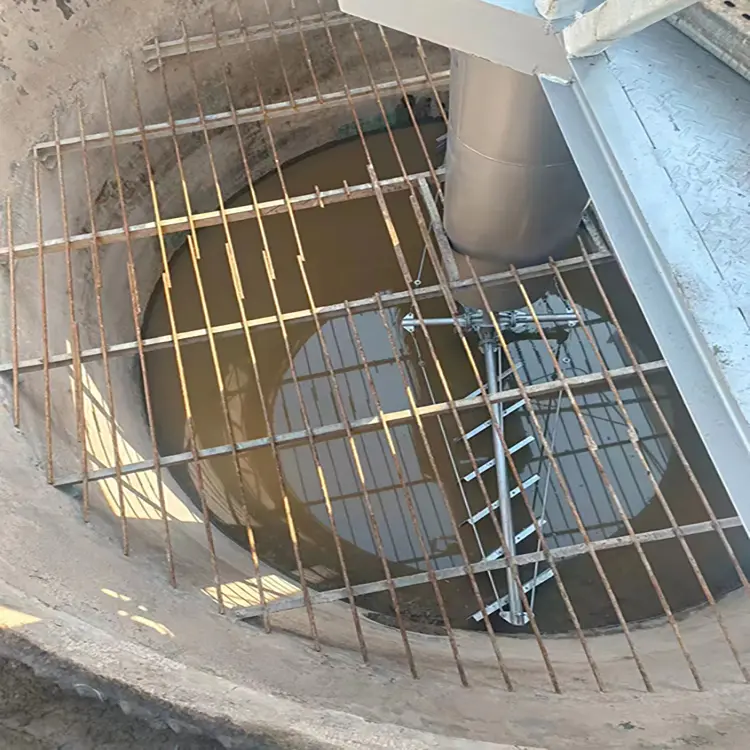

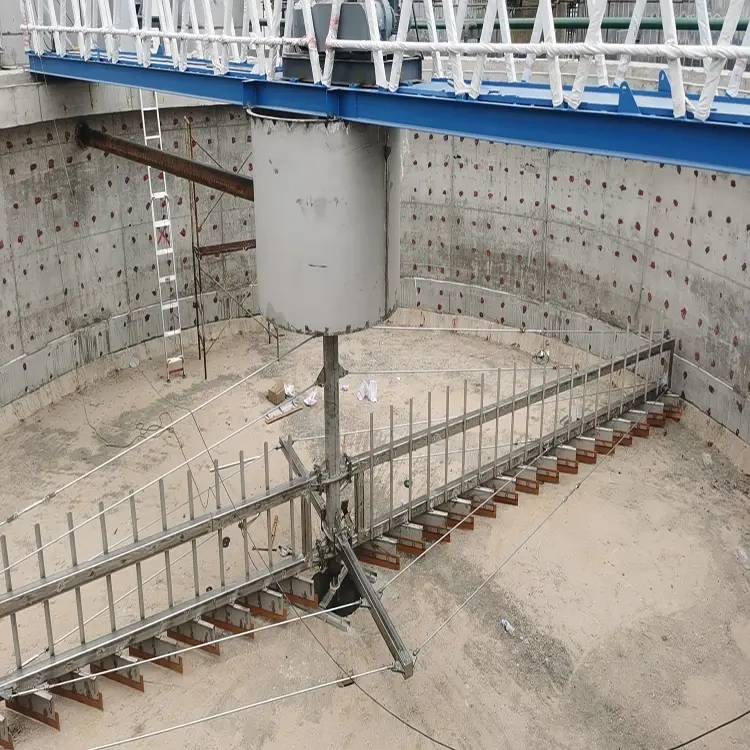

Pengikis pemacu tengah rangka menegak untuk tangki pemendapan kumbahan
Prinsip Kerja
Selepas air mentah diagihkan melalui silinder agihan air pusat, ia mengalir secara jejari ke arah tangki empangan limpahan di sekeliling kolam. Pepejal terampai dalam badan air mendap di dasar kolam, dan supernatan dilepaskan keluar dari kolam melalui plat empangan limpahan. Melalui penghantaran pemacu pengurangan dan komponen yang digantung, bilah pengikis mengikis enap cemar ke dalam tangki pengumpulan enap cemar pusat dan melepaskannya keluar dari kolam bergantung pada tekanan hidrostatik atau pam.

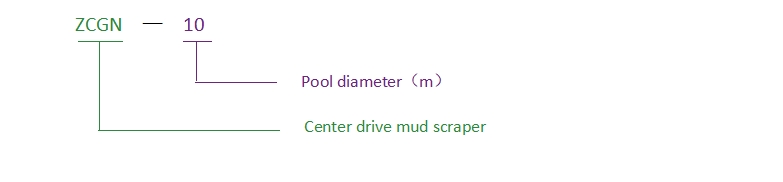

Denotasi Model
parameter dan pemilihan
| Model | Diameter kolam（m） | Kedalaman Kolam（m） | Kelajuan garisan persisian（m/min) | Kuasa motor（kw） |
| ZCGN-8 | 8 | 2.5~3.5 | ≦3 | 0.55 |
| ZCGN-10 | 10 |
|
| 0.75 |
| ZCGN-12 | 12 |
|
| 0.75 |
| ZCGN-14 | 14 |
|
| 1.1 |
| ZCGN-16 | 16 |
|
| 1.1 |
| ZCGN-18 | 18 |
|
| 1.5 |
| ZCGN-20 | 20 |
|
| 1.5 |
Komposisi struktur
1. Peranti Pemacu: Ia terdiri daripada motor aruhan tak segerak, pengurang kincir cycloid, gear, tapak mesin, dsb. Ia mempunyai kecekapan penghantaran yang tinggi, tork yang besar, operasi yang stabil, bunyi yang rendah, dan juga dilengkapi dengan fungsi perlindungan beban lampau mekanikal.
2. Aci Utama: Ia menghubungkan komponen seperti peranti pemacu dan lengan pengikis, menghantar kuasa, dan memacu lengan pengikis untuk berputar.
3. Bilah Pengikis Enapcemar: Dipasang pada lengan pengikis, ia mempunyai reka bentuk persimpangan serong, dengan kesinambungan yang baik dan kecekapan pengumpulan enap cemar yang tinggi. Pengikis enapcemar getah selalunya dipasang di bawah bilah pengikis enapcemar keluli tahan karat untuk memastikan pengikisan enapcemar yang menyeluruh.
4. Plat Empang Limpahan: Terletak di sekeliling kolam, ia digunakan untuk mengawal paras air supernatan, membolehkan supernatan memasuki saluran efluen secara seragam melalui plat empangan limpahan dan dilepaskan keluar dari kolam.
5. Silinder Penstabil Aliran: Dipasang di tengah kolam, ia membolehkan aliran air yang memasuki tangki pemendapan diagihkan sama rata dan mengurangkan gangguan aliran air pada proses pemendapan.
Ciri-ciri
1. Operasi yang Selamat dan Boleh Dipercayai: Bahagian penghantaran menggunakan perlindungan bebanan elektrik dan mekanikal dwi, yang boleh menghalang peralatan daripada rosak akibat beban berlebihan dengan berkesan.
2. Rintangan kakisan dan hayat perkhidmatan yang panjang: bahagian bawah air diperbuat daripada keluli tahan karat, yang mempunyai rintangan kakisan yang baik dan hayat perkhidmatan yang panjang.
3. Kecekapan Mengikis Enapcemar Tinggi: Bilah pengikis enapcemar jenis persilangan serong mempunyai kesinambungan yang baik dan kecekapan pengumpulan enapcemar yang tinggi, dan plat getah yang dipasang di bawah bilah pengikis enapcemar memastikan pengikisan enapcemar yang menyeluruh tanpa fenomena enap cemar terapung.
4. Operasi dan Penyelenggaraan Mudah: Operasi adalah mudah, dan alat kawalan jauh boleh dicapai. Selain itu, struktur peralatan adalah agak mudah, menjadikan penyelenggaraan dan pengurusan mudah.
Permohonan
Ia digunakan secara meluas dalam projek rawatan kumbahan dalam industri seperti kawasan bandar, kejuruteraan kimia, tekstil ringan, dan metalurgi. Ia adalah peralatan yang sesuai untuk mengikis dan mengeluarkan enap cemar dalam tangki pemendapan jejari dengan diameter umumnya tidak melebihi 18m di loji air atau loji rawatan kumbahan dalam projek bekalan air dan saliran.
